Vollautomatische, vollständig geschlossene Stapel-Klebmaschine für den Honigstockkern der ALU

EINFÜHRUNG

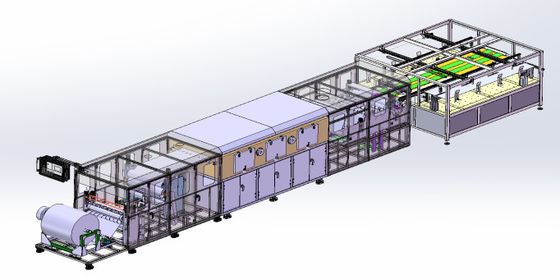

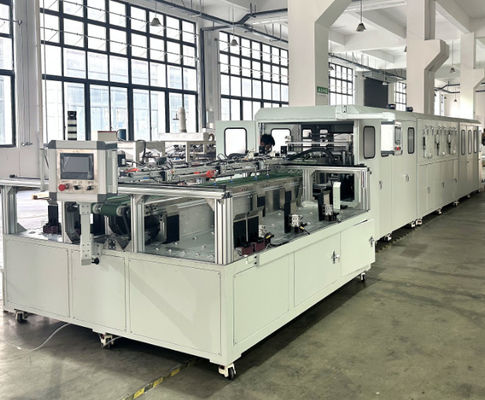

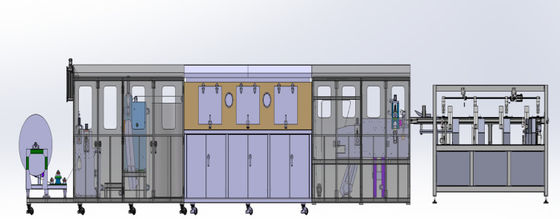

Allgemeines Layout der A600 Klebelinie

Dieses Gerät ist eine Spezialausrüstung, die hauptsächlich zum Beschichten, Schneiden und Stapeln von Aluminiumwabenkernen verwendet wird. Es kann Aluminiumfolie beschichten, trocknen und auf eine feste Länge schneiden.
a. Prozessbeschreibung:
Je nach Bedarf werden die benötigten Aluminiumspulen abgerollt und mit einem Spezialkleber für Aluminiumwabenkerne für den Tiefdruck beschichtet. Nach dem Trocknen in einem Ofen werden sie gemäß den Prozessanforderungen gestanzt und abgeflacht und dann auf eine feste Länge geschnitten und gestapelt.
b. Gerätefunktionen
Die von unserem Unternehmen entwickelte und hergestellte Aluminiumwabenbeschichtungsmaschine verfügt über folgende Hauptmerkmale:
1) Automatische Konstantzugregelung für die Abwicklung der Spulenspannung;
2) Die Schwimmwalze kann die Synchronisationsfunktion der Produktionslinie automatisch anpassen;
3) Nach dem Verkleben kann es automatisch trocknen; Genaue Temperaturregelung im Ofen
4) Das beschichtete Material kann automatisch Löcher bohren
5) Einzelplattenprüfung kann automatisch den Streifenabstand messen und den Abstand der Klebestreifen für verschiedene Modelle von Plattenwalzen nach dem Beschichten berechnen.
6) Nach dem Verkleben kann der automatische und genaue Längenzuschnitt die Positionierung der Aluminiumfolie in der Nähe des Endes nach dem Verkleben erreichen.

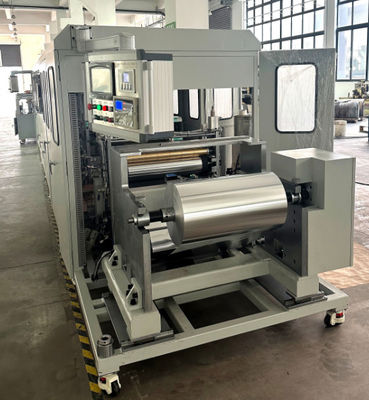

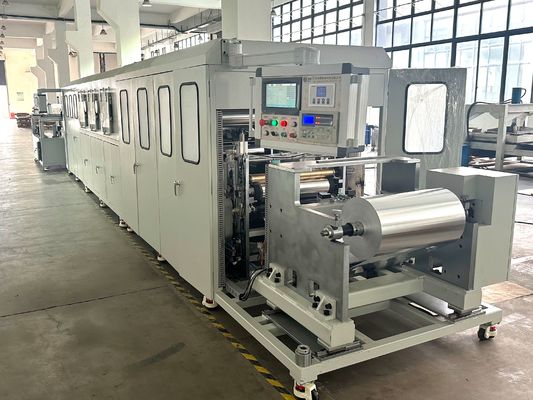

A. Lade- und Klebeeinheit

Diese Einheit umfasst Funktionen wie Aluminiumfolienzuführung, Aluminiumfolienzug, Aluminiumfolienlochstechen, Aluminiumfolienabflachung, Aluminiumfoliensynchronisation und Aluminiumfolienverklebung.

Detaillierte Parameter des Korrektursystems

B. Automatische Klebeeinheit

Die automatische Klebstoffzuführeinrichtung besteht aus einem Mischtank, einem Ultraschallsensor, einem pneumatischen Motormischer und einem Hauptmotorgehäuse (das Hauptmotorgehäuse besteht aus drei Teilen: oberer, mittlerer und unterer Teil, wobei der obere Teil der Hochbehälter-Lösungsmitteltank ist, der mittlere Teil der Hauptsteuerungs-Elektrokasten und die Mensch-Maschine-Bedienoberfläche und der untere Teil die pneumatische Membranpumpe ist)

C. Tunnelartige Konstanttemperatureinheit

Anzahl der Temperaturkontrollpunkte: 4
Arbeitstemperatur: 0~120 ° C (maximale Ofentemperatur von 150 ° C)
Alarmschutz für Überhitzung, Trennung, Überlastung usw.
Heizleistung: 20 kW
Temperaturregelgenauigkeit: 3-5 ℃

D. Kühl- und Schneideeinheit

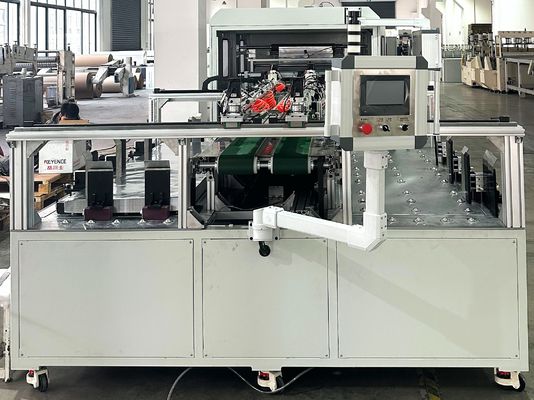

E. Vollautomatischer Doppelstationen-Aluminiumwabenkern-Autolaminator

1) Geeignet für Aluminiumfolienbreite: 580-600 mm.
2) Stapellänge: 900-1800 mm.
3) Maximale Geschwindigkeit: 25 Stück/min (berechnet mit 1700 mm langer Aluminiumfolie).
4) Maximale Stapelhöhe: 200 mm.
5) Wenn die Anzahl der einseitigen Blätter die eingestellte Anzahl erreicht, wechselt die Richtung automatisch.
6) Die Position des Saugnapfes kann in der vorderen, hinteren, linken und rechten Richtung eingestellt werden.
7) Das Gerät ist mit Fußschrauben ausgestattet, die horizontal eingestellt werden können.
8) Die Höhe der Zuführöffnung kann eingestellt werden: 1050-1150 mm.
9) Stapelwagenhöhe: 700 mm.

F. Geräteliste

Liste der Hauptzubehörteile:
